Крестовина или подвесной: что вызывает вибрацию кардана на Ниве

Шум или вибрация при разгоне в автомобиле с задним или полным приводом часто заставляют подозревать карданный вал. Однако прежде чем снимать вал и менять крестовины, важно провести маршрутную диагностику: отделить действительно виноватый элемент трансмиссии от смежных систем. Подход «заменил крестовину на глаз — помогло или нет» нередко приводит к повторному ремонту через несколько тысяч километров.

Карданная передача начинает проявлять себя по-разному: вибрация на определённой скорости, гул при трогании, щелчки при переключении передач или трансмиссионный вой при сбросе газа. Каждый из этих симптомов может быть вызван не только карданом, но и колесами, редуктором, опорами силового агрегата или даже выхлопной системой. Диагностика карданного вала в Тюмени начинается не со снятия вала, а с осмотра автомобиля на подъёмнике и проверки смежных узлов, влияющих на характер шума и вибрации.

Сбор данных: на что жалуется водитель

Первый шаг диагностики — уточнить условия, при которых появляется посторонний звук или дрожь. Необходимо зафиксировать в памяти или в заказ-наряде следующие параметры:

• скорость возникновения вибрации: при разгоне, на постоянной скорости или при торможении двигателем;
• реакция на включение сцепления или автомата: меняется ли поведение при нагрузке;
• частота шума: низкий гул, щелчки, вой или ритмичный гул, синхронный с вращением колес;
• проявляется ли симптом на холодную или только после прогрева;
• связана ли вибрация с поворотом руля или загрузкой автомобиля.

Один и тот же симптом может иметь разные источники. Например, гул при разгоне от 60 до 90 км/ч часто относят к заднему редуктору, вибрация на скорости 80–100 км/ч — к дисбалансу кардана или колес, а ритмичные щелчки при старте — к износу шлицевого соединения или крестовин. Для карданной передачи характерна вибрация, которая нарастает с ростом оборотов вала и не меняется при нейтральном положении рычага КПП, если вал продолжает вращаться.

Осмотр подвески, опор и обвеса

Перед проверкой геометрии самого вала оценивают состояние элементов, способных создавать ложные симптомы. Карданная передача жёстко связана с рамой и кузовом, поэтому любые нарушения в этих зонах могут вызывать резонанс на определённых скоростях. Проверки выполняются в следующем порядке:

1. Подвеска и ступицы: люфт подшипников и повреждения шин дают вибрацию, схожую с дисбалансом кардана.
2. Опоры двигателя и коробки/раздатки: просевшие подушки меняют углы установки агрегата.
3. Редукторы и полуоси: проверка люфтов во фланцах и подшипниках хвостовика.
4. Выхлопная система: глушитель и трубы, касающиеся рамы или кузова, передают вибрацию внутрь салона.
5. Надстройка и навесное оборудование: для фургонов, автобусов и спецтехники важно исключить резонанс кузова, облицовки или дополнительного оборудования.

Если на автомобиле недавно менялись колеса, диски или резина с более жестким рисунком, их тоже рассматривают как вероятный источник. Особенное внимание уделяют элементам с люфтом: ступичные подшипники и сайлентблоки рычагов дают стуки, которые несложно спутать с износом крестовин.

Проверка карданного вала без снятия

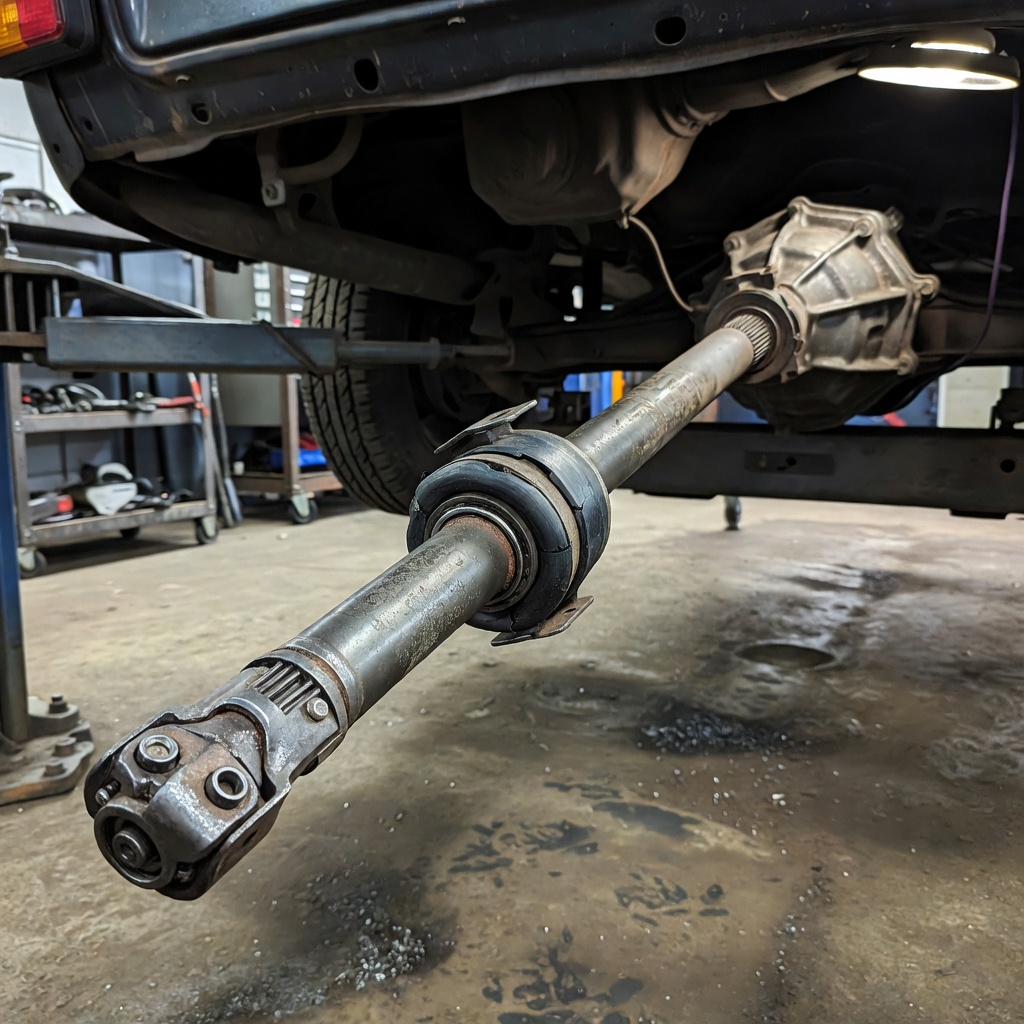

Карданная передача может быть односекционной или многосекционной. В многосекционной конструкции добавляются промежуточные опоры с подшипниками, которые нередко шумят громче самих крестовин. Осмотр на подъёмнике позволяет выявить явные дефекты, но не всегда показывает закусывание игольчатых подшипников.

При первичной проверке оцениваются следующие признаки:

• радиальный люфт в крестовинах при покачивании вала рукой;
• осевой люфт в шлицевом соединении;
• состояние подвесного подшипника: обрыв резиновой обоймы, люфт, шум при вращении;
• деформация трубы: вмятины, погнутости, следы ударов;
• состояние фланцев и центрирующего пояска на КПП или раздатке;
• ослабление болтов крепления к фланцам редуктора и коробки.

Отсутствие люфта не гарантирует исправность крестовины. Игольчатые подшипники, лишённые смазки, могут закусывать без видимого перемещения. Определить это помогает проверка усилия проворачивания шарнира в разных плоскостях: закусывающая крестовина вращается рывками или туго в одном из направлений. Такое поведение часто сопровождается вибрацией и нагревом корпуса подшипника при движении.

Снятие и дефектовка: что видно только на стенде

Когда смежные узлы проверены, а подозрения остаются на кардане, вал снимают и отправляют на детальную дефектовку. Разборка позволяет оценить состояние каждой детали отдельно:

1. Крестовины снимают и осматривают дорожки качения и иглы. Признаки коррозии, задиров и изменения цвета металла указывают на работу без смазки или превышенную нагрузку.
2. Шлицевую часть промывают и измеряют зазор между валом и вилкой. Чрезмерная выработка шлицов приводит к ударам при переключении передач.
3. Подвесной подшипник проверяют на осевой люфт и качество вращения внутренней обоймы.
4. Фланец и центрирующее кольцо осматривают на наличие выработки и следов прилегания.

На этом этапе также проводится проверка балансировки на стенде. Критично понимать: восстановление балансировки возможно только после устранения люфтов и замены изношенных деталей. Если труба вала погнута или сварной шов повреждён, такие валы обычно не подлежат полноценному ремонту и требуют изготовления нового элемента.

Разновидности крестовин и особенности сборки

При разборке кардана важно учитывать тип фиксации игольчатых подшипников. Существуют два принципиально разных подхода:

• стопорные кольца, которые легко снимаются и позволяют менять подшипники без деформации вилки;
• кернение, при котором край вилки деформируется для удержания стакана. Такой метод применяется на многих грузовых автомобилях и спецтехнике.

При кернении повторная установка крестовины требует большей аккуратности. Попытка запрессовать новый подшипник в повреждённом гнезде приводит к перекосу и быстрому отказу. Мастер обязан проверить посадочные места под стаканы: выработка, задиры и неправильная геометрия гнёзд не допускаются.

Смазка для крестовин подбирается исходя из конструкции. Необслуживаемые шарниры, закрытые с завода, нельзя пытаться прокачать шприцем — для них отсутствует технологическое отверстие, а попытка создать давление может разрушить пыльник или выдавить уплотнение. Обслуживаемые крестовины снабжаются пресс-маслёнками, но и здесь тип смазки зависит от рекомендаций производителя: универсальные составы, предназначенные для ШРУСов или подшипников ступиц, могут не подойти для игольчатых подшипников кардана.

Контроль углов установки вала

Вибрация карданной передачи зависит от того, под какими углами работают шарниры. Производитель закладывает определённые значения, которые обеспечиваются регулировкой положения силового агрегата и редуктора при помощи прокладок или эксцентриковых пластин. После вмешательства в подвеску или замены опор двигателя эти углы могут измениться, что приводит к вибрации даже на новом валу.

Проверка углов выполняется на ровной площадке с использованием угломера. Недопустимо оценивать «на глаз» положение КПП или редуктора. Загрузка автомобиля меняет углы только у транспортных средств с зависимой подвеской и рессорами; на легковых автомобилях с независимой подвеской загрузка практически не влияет на геометрию карданной передачи, поэтому подозревать её в неправильном положении вала можно лишь после проверки высоты дорожного просвета.

Источники остаточной вибрации после замены

Иногда новый или отремонтированный кардан не устраняет проблему полностью. Причина кроется не в самом валу, а в сопряжённых элементах:

• шарниры равных угловых скоростей в приводе передних колес, если автомобиль полноприводный;
• гидротрансформатор и демпфер крутильных колебаний двигателя;
• неправильно установленный момент затяжки фланцевых соединений;
• повреждённый центрирующий поясок на фланце КПП, который не позволяет валу встать точно по оси вращения.

Сравнение поведения автомобиля до и после ремонта играет определяющую роль. Если вибрация изменила частоту или появилась на другой скорости, это указывает на неточность сборки или несоосность фланцев, а не на дефект самого кардана.

Практический вывод

Диагностика автомобиля с подозрением на неисправность карданного вала — это последовательное исключение источников вибрации и шума за пределами трансмиссии. Начать следует с осмотра шин, ступиц, опор силового агрегата и выхлопной системы. Затем проверить сам вал на люфты и состояние шарниров. Снимать карданную передачу и разбирать её нужно после того, как получена достаточно полная картина симптомов. Правильно выстроенная диагностика избавляет от лишних затрат и повторных визитов в сервис, а при необходимости изготавливается новый вал с учётом выявленных при дефектовке особенностей исходных фланцев и посадочных мест.
