Вибрация на скорости 80–90 км/ч после разгона, металлический стук при трогании или гул под днищем в диапазоне средних оборотов — это типичные жалобы владельцев грузовиков, пикапов и автобусов. Однако ремонт карданного вала в Тюмени начинается не со снятия узла, а с точного определения источника проблемы: более половины обращений связаны с колесами, подвеской или опорами силового агрегата. Чтобы не менять исправный кардан, нужно последовательно проверить всю передачу крутящего момента и исключить смежные системы. Эта статья — практический маршрут диагностики для механика и внимательного водителя.
Почему вибрация не всегда означает дефект кардана
Карданная передача соединяет коробку передач, раздаточную коробку или редуктор и передает вращение под изменяющимся углом. Люфт в шлицевом соединении, износ крестовин или дисбаланс трубы дают специфическую вибрацию, но схожие симптомы вызывают:
- дисбаланс колес и повреждение ступичных подшипников;
- износ опор двигателя, коробки или раздаточной коробки;
- неисправности сцепления и гидротрансформатора;
- выход из строя редуктора или полуосей.
Проверку начинают с самого простого: давления в шинах, состояния колесных дисков и затяжки ступичных гаек. Затем оценивают люфты в подвеске и рулевом управлении. Только убедившись в исправности этих узлов, переходят к осмотру карданной передачи. Обратите внимание на реакцию автомобиля: вибрация, усиливающаяся при сбросе газа, чаще связана с люфтами в шлицах кардана, тогда как вибрация на конкретной скорости без изменения нагрузки указывает на дисбаланс трубы или эллипсность крестовины.
Осмотр карданного вала без снятия

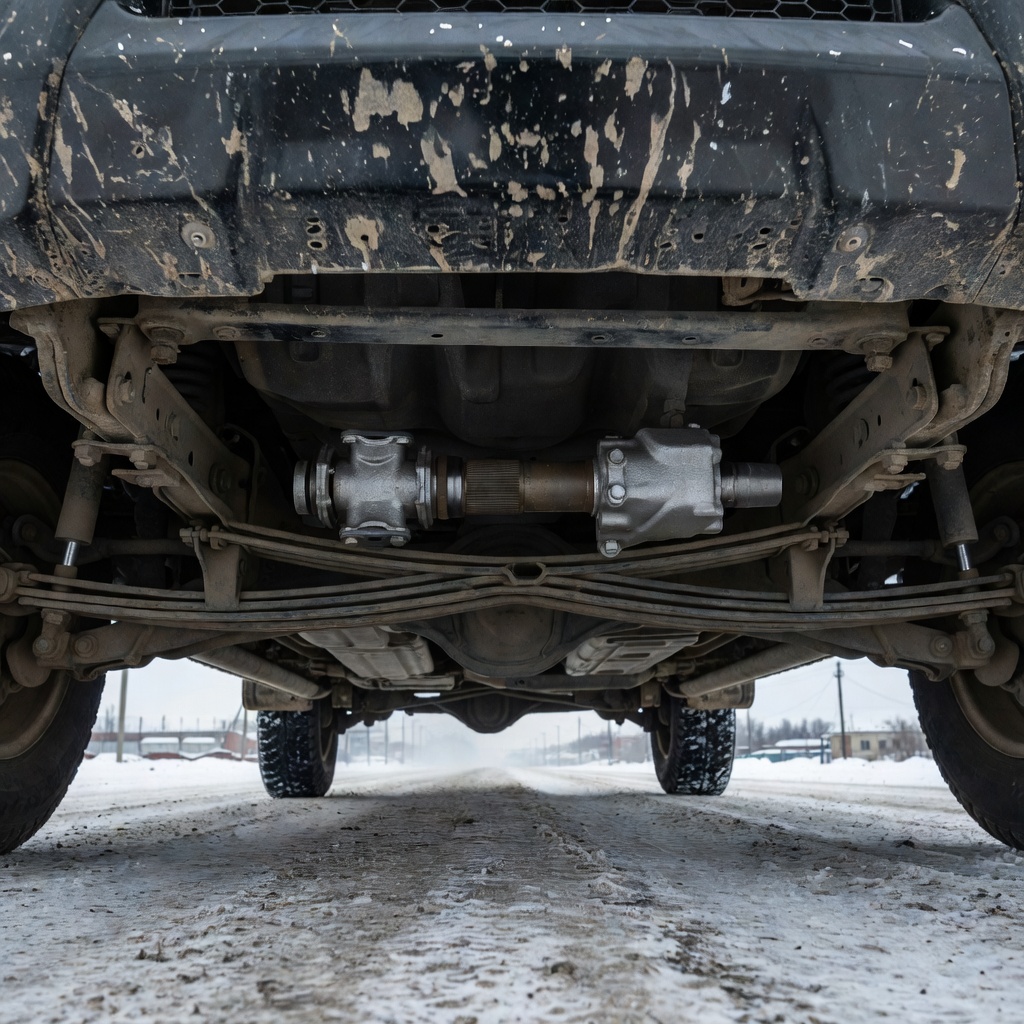

Диагностика карданного вала начинается с осмотра на яме или подъемнике при полностью вывешенных колесах. Порядок действий включает проверку состояния резиновых пыльников, наличие следов смазки и коррозии на трубе, а также контроль затяжки фланцевых соединений. Каждый узел проверяют по отдельности, фиксируя даже незначительные отклонения.
Крестовины и подвесной подшипник
Усилие для покачивания крестовины оценивают в двух плоскостях. Но важно понимать: отсутствие люфта не исключает закусывания или неравномерного вращения шарнира. Если крестовина вращается рывками или требует чрезмерного усилия, это также признак износа. Многие современные карданы имеют необслуживаемые крестовины без пресс-масленок, что ограничивает возможность диагностики по выдавливанию смазки. Подвесной подшипник проверяют на осевой люфт и шум при вращении — гул, похожий на шум изношенной ступицы, появляется при разрушении сепаратора или обоймы.
Шлицевое соединение и фланцы
Продольный люфт в шлицах проверяют, удерживая одну часть вала и вращая другую с осевым усилием. Увеличенный зазор проявляется стуком при резком трогании и на неровной дороге. Фланцы осматривают на наличие трещин, деформации и износа посадочных поверхностей. Несовпадение размеров отверстий или их овальность — повод для более детальной проверки.
Проверка центровки и углов установки
Углы работы шарниров должны находиться в пределах, заданных производителем. Для этого измеряют угол наклона карданного вала относительно горизонтали и угол наклона фланцев коробки и редуктора. Погрешность в один-два градуса вызывает вибрацию, которая усиливается с ростом скорости. Не забывайте, что загрузка автомобиля изменяет положение кузова относительно рамы, а значит, и углы кардана. Это особенно важно для пикапов и фургонов с рессорной подвеской: проверка на пустом автомобиле может не выявить проблему, которая проявится только под нагрузкой.
На грузовиках с пневматической подвеской углы меняются в зависимости от давления в пневмобаллонах, поэтому диагностика требует повторения измерений при разной высоте подвески. Для автобусов и спецтехники учитывают резонанс рамы и кузова: колебания надстройки могут усиливать вибрацию кардана даже при его исправности.
Разборка и дефектовка узла
Если визуальный осмотр и проверка зазоров не дали однозначного ответа, карданный вал снимают для полной дефектовки. Разборка включает извлечение крестовин, шлицевого соединения и подвесного подшипника. Каждый элемент очищают от смазки и осматривают при хорошем освещении. На крестовинах проверяют состояние игольчатых подшипников, наличие рисок и коррозии на шипах, равномерность износа. Овальность отверстий под иглы обнаруживают только после снятия обойм. Шлицевую часть проверяют на износ по боковым поверхностям: блестящая фаска на кромке зуба указывает на выработку.
Даже незначительная деформация трубы, заметная при установке на ровную плиту, делает дальнейшую эксплуатацию невозможной из-за дисбаланса. Изготовление карданного вала по образцу или чертежу позволяет восстановить работоспособность узла, если труба, шлицы или фланцы повреждены необратимо. Но перед этим специалист должен выполнить обмеры и оценить состояние всех элементов в сборе.
Балансировка как завершающий этап
После замены крестовин, подвесного подшипника или фланцев карданный вал балансируют на стенде. Процедура выявляет остаточный дисбаланс, который невозможно устранить подгонкой отдельных деталей. Балансировка карданного вала выполняется на вращающемся узле с установкой компенсирующих грузиков на трубу. Важно понимать, что точная балансировка возможна только при соблюдении заводских размеров и правильной сборке шлицевого соединения: проворачивание трубы относительно вилки на один зуб изменяет дисбаланс в пределах допустимой погрешности, но при заметном износе не решает проблему.
Особенности диагностики многосекционных передач
Карданная передача автомобилей с колесной формулой 6×4 или 6×6, а также некоторых автобусов состоит из двух и более секций, соединенных промежуточными опорами. В таких системах одинаковые симптомы могут указывать на разные источники:
| Симптом | Вероятная причина | Дополнительная проверка |
|---|---|---|
| Стук при переключении передач | Износ шлицев или крестовины первой секции | Проверка люфта в шлицах и крестовинах |
| Вибрация на 60–80 км/ч | Дисбаланс промежуточной секции | Балансировка каждой секции отдельно |
| Гул, усиливающийся на ходу | Износ подвесного подшипника | Проверка радиального и осевого люфта |
| Вибрация под нагрузкой | Несоосность фланцев | Проверка углов установки |
Для автопарков с однотипной техникой важно фиксировать пробег и условия эксплуатации каждого автомобиля: систематическая диагностика транспорта помогает спрогнозировать замену крестовин и подвесных подшипников до появления критического износа, снижая риск поломки в рейсе.
Практический вывод
Диагностика карданного вала — это комплекс мероприятий, а не проверка одного узла. Начинайте с исключения смежных систем, затем переходите к внешнему осмотру и проверке люфтов, и только после этого снимайте вал для дефектовки и балансировки. Своевременное выявление износа крестовин и шлицевого соединения обходится дешевле, чем ремонт после обрыва кардана. Если подозрение пало на карданную передачу, доверьте диагностику специалистам, которые выполнят обмеры и определят необходимость ремонта или изготовления новой детали.
